PCBA導通孔藏錫導致錫珠產生的問題與解決方法

作者:綠志島 2022-09-19 0

在大多數smt貼片廠中,正在進行PCBA加工的噴錫板通常都會遇到一個問題,那就是噴錫板導孔藏錫的現象,這個現象會引發那些不良呢?今天綠志島來和大家聊一聊關于噴錫板藏錫的問題。

噴錫板藏錫的具體表現:

關于噴錫板,非塞孔的導通孔內部通常會藏錫,具體表現為導通孔不透光,藏錫所引發的最直觀危害就是它可能會在中途掉出來黏附在焊盤上,形成錫珠,影響錫膏的印刷質量。形成錫珠后,錫珠還有可能飛出來,對可靠性構成影響,導致更大的危害出現。


噴錫板藏錫的具體解決方法:

藏錫現象是否構成了危害,取決于孔盤環寬。如果非阻焊焊盤環寬尺寸在0.08mm以?xún)?nèi),進行回流焊接時通孔內所錫膏便不會飛出來形成錫珠,因此也不會對錫膏印刷構成危害,但是如果焊盤環寬尺寸比較大,就會有很大概率跑出來形成錫珠。

所以,具體如何解決問題取決于噴錫板上通孔的大小,如果采用開小窗阻焊的孔,一般不會形成錫珠現象;開小窗阻焊的孔,如果內藏錫膏,最壞的情況就是從孔內跑到孔口內,減孔口封住,但通常不會形成錫珠現象。

而開大窗阻焊的孔一般就很容易發生錫珠現象了,因此建議阻焊開窗的直徑不超過孔徑加0.08mm,最好的話推薦塞孔設計。

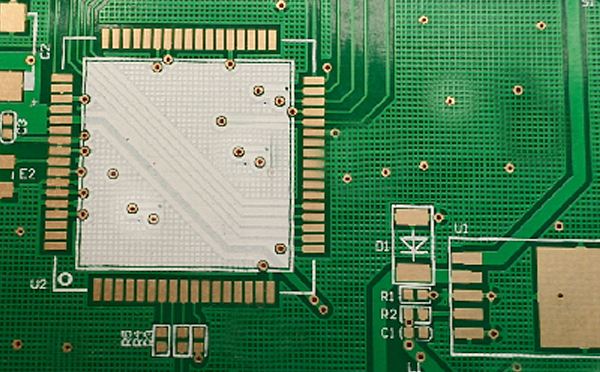

PCBA上的導通孔
